C Moy アンプの製作です。彼のサ イトを
His Name is Chu Moyと言う人ですが、中国系の人？

DC/DCコンバーターはイーター電機の最小の基板用豆コンバーターです。型番は
回路図に示すように、OEJ22WC0512 ＋ー 12V 出力の電源です。
内部では、プラス、マイナスの電源で駆動されます。外部は＋５から＋１６VのACアダプターで、内蔵の
0006P 9V でも働きます。
イーター電機はここからご覧下さい,2016 May現在、色々なメーカから同種の素子を入手出来ます。ICでも組めます。
ジャンク箱の部品をかき集めて作ったアンプです。でもEL91 全段差動の方が音が良いのですが
それはそれ、持ち運びは出来ませんのでこのアンプのメリットは高いと思います。
シャーシは、タカチのMXA3-11-11S です。とても斬新な形のアルミシャーシです。

このアンプで使われるオペIC は、LM4562,4580, 2068DD,LME49720 など沢山あります
好みによって使いわけて下さい。侮れない音を作ってくれます。デバイスは200から300円程度です。
秋月通商から入手出来ます。ここです

LM4562がとてもクリアな音で、何か3極管シングルの音がするんですよ！！！！。
とっかえひっかえ、やってみましたが、LM4562 が一番 クリアで、ひょっとすると2A3シングルの音
が出てきます。プラス、マイナス 12V 電源を用意した為のメリットと思います。とても廉価の価格の電源です
ので試す価値は高いと思います。管球アンプでも書きましたが、高価なヘッドフォーンで試したいところです。

今時であれば、マイナスの電源は＋１２Vから簡単に作れます（2014 4月）以下のリンクを参照してマイナスの電源を製作して、オペアンプを＋ーの電源で駆動しますと
わざわざ、DC/DCコンバータを使わなくても、十分なドライブができます。オペアンプ１個くらいならこれで十分であると思います。
IC でマイナス電源を作るを参照お願いします。

注）この類（たぐい）のホームページは現在沢山ありますが、面白いことに、このページは2009 年なのですが、最近になって検索をすると、私より前にいろいろと紹介されているものが
あったりします。このサイトに限らず、回路図などでも、もっと古く期日を記載してあるものもあったりします。ホームページを見ると記載されたものや実験された記事を見ると、あれーーーーって
思うこともあります。つまりサイトが新しいのですが、記事の内容が古く記載されているのです。まあ確かめ様がありませんが、負けず嫌いの人はそうするのでしょう？面白いことです。
若者のサイトに多い様な気もします。Blogなどで、回路図を載せていないのも、とても気になります。せっかくなので、良いホビーに関するものなら、ぜひ回路図も紹介して欲しいと思います。
それとももったいないのか？　基板紹介のサイトに限って、まったく回路図が何も紹介されていませんが、自身がないのでしょうね、それとも真似たので羞恥心があって紹介しないのか？

部品表

品名	品種	個数 価格
シャーシ	タカチ MXA3-11-11S エスエス電機 ラジオデパート2F	1 1860円
IC Socket	8 PIN Dip ソケット	1 50 円
IC	IC LM 4562NA 超歪みオペアンプ	1 250 円
乾電池	006P 9V 積層乾電池 Panasonic アルカリ乾電池	1 430 円
スナップ	乾電池 スナップ	1 100 円
Snap SW	2-2 2接点 2回路 ミニスナップスイッチ	2 400 円
Snap SW	1 回路 電源スイッチ	1 150 円
10K VR A type	２連 A 型 10K ohm 小型の廉価版 Alpsの小さいのは駄目(gang エラ多い ）	1 200 円
ゴム足	ゴム足 透明の防振用の物が良い	1 200 円
ネジ類 スぺ─サー類	3mm ネジ類 、インシュレ─ター用 カーラ	1袋他 500 円
銀メッキ線	銀メッキ撚り 線 テフロン加工 ５色 各1 m	各1m 1000 円
DC ジャック	3mm DC Jack	1 200 円
LED 青色 ソケット付き	青色 LED	1 250 円
KNOB	Ｋｎｏｂ 銀色	1 500 円
HP Jack	HP Jack	1 100 円
3.5mm Jack	3.5mm Jack	2 200 円
RCA	RCA Jack インシュレ─ター無し一番安いもの	2 200 円
蛇の目 穴明きPCB	サンハヤト製 ミニPCB	1 100 円
コンデンサー 類	1000uF 16V 2個 、0.1uF 50V 2 個、	4 700円程度
抵抗類	1 K 1/4W x2 , 10K 1/4W x2 , 100ohm 1/4W x2 , 100K 1/4W x2	8点 100 円程
DC/DC コンバーター	イータ製 上部参照	1 1260 円

抵抗類はラジオデパートの２階で、ジャック類は千石電子や、ICは秋月で購入します。(注：ケースは飴玉、キャンディの入っていた缶など、色々なものが流用可)
秋葉原の活性化の為にすべての部品屋さんでできるだけ均一に購入することをしましょう。

あとは、やる気です。良い音ですので、がんばって組み立ててみて下さい。
Yaha アンプの紹介です。簡易真空管 HPアンプです。

また、CMOY　アンプの製作

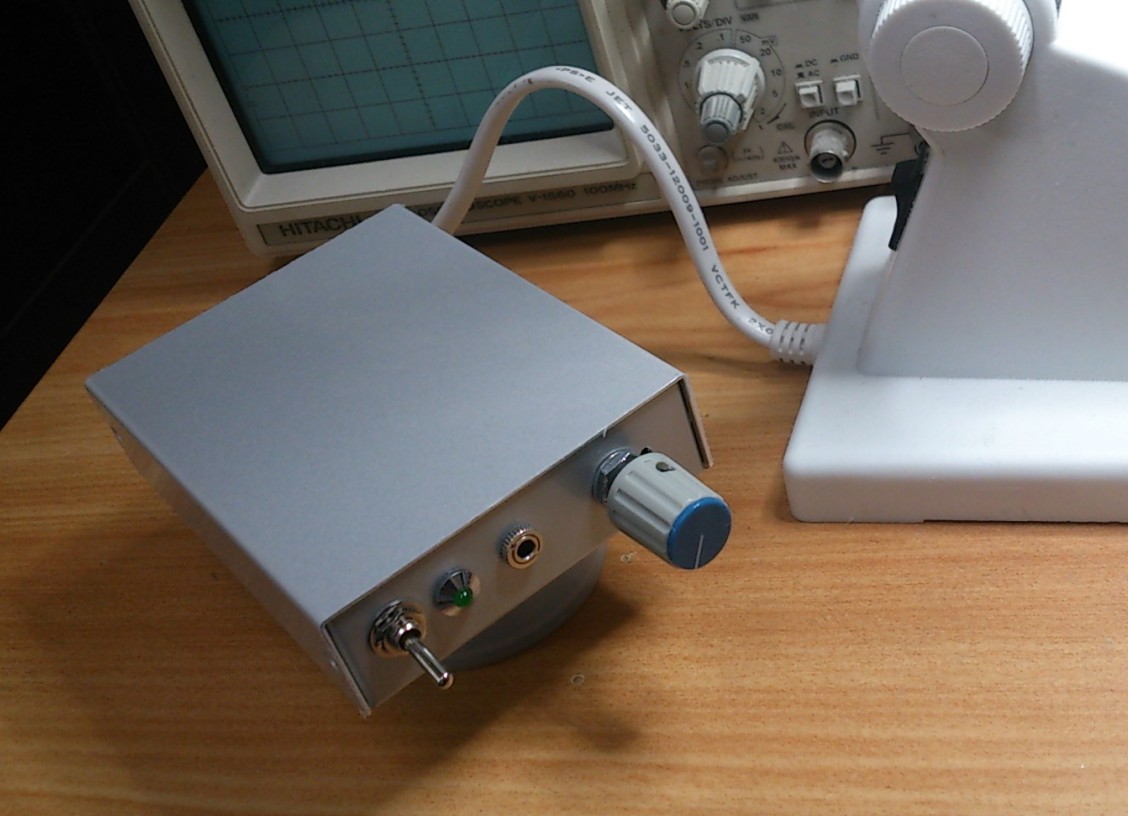

2015年になって、ひょっとしたことから、再度　CMOYアンプを製作しました。16bit のDACが入っています。USB　DACですので、それなりに鳴ります。
電池はニッカドです、充電可能です。充電器は外側に何かのおもちゃを壊して、取り出した充電器です。ジャンク流用ですが、立派な電源です。
この電池は3.75V しかありませんので、チャージポンプ回路を通して、ー３Vを発生して、プラスとマイナスに振っています。ICは、Muses と言う低電圧でも動作するオペアンプを使っています。
チャージポンプ用　ICとこの低電圧オーディオICは秋葉原の秋月で購入しました。USB　DACは、アイテンドウの格安　USB　DACです。今現在は売り切れの様です。
同じ様なDACは、秋月でもありこれを利用できます。
さて、、作りましょう。

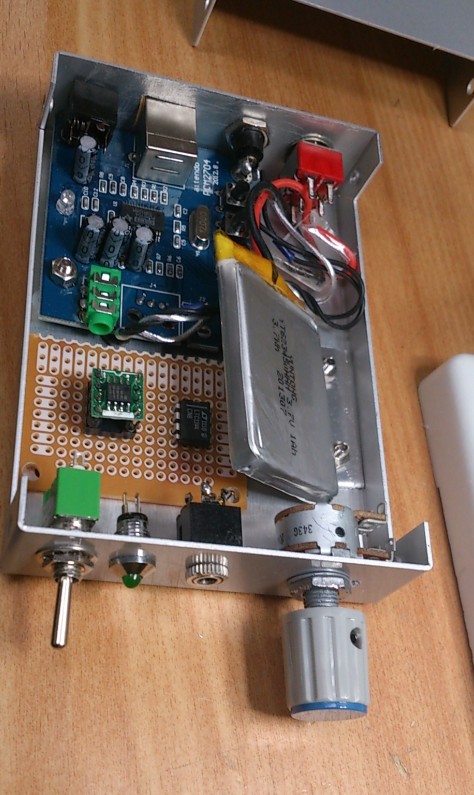

New CMOY ヘッドフォーンアンプ　USB　DAC付き　JAN 2015

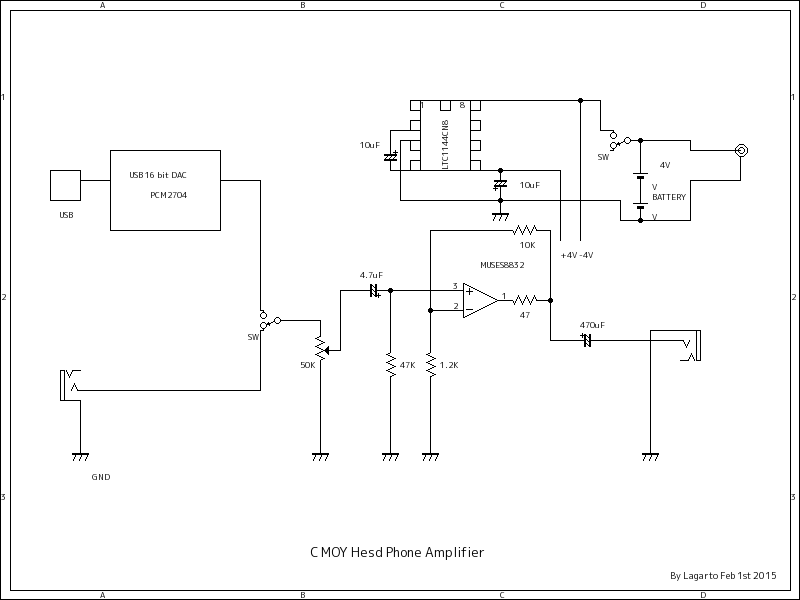

回路図は以上の通りです。前の回路とほぼ同じです。

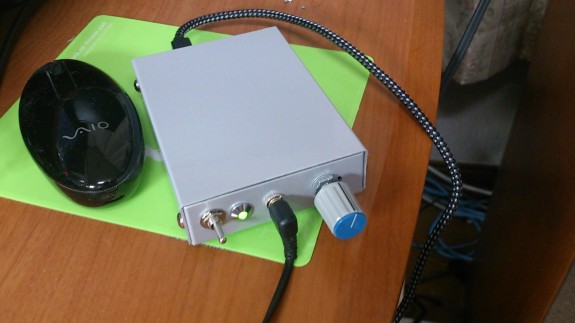

C-Moy version USB 16bit DAC 2015 JAN
